山東創啟旋轉接頭快換法蘭及半分環規格尺寸及安裝使用方法
發表時間:2023-09-26 23:11:00  |  點擊率:153|    文章來源:山東創啟旋轉接頭
      快換法蘭是一種內圓面帶錐度的法蘭,和半分環配合使用;詳見下圖:

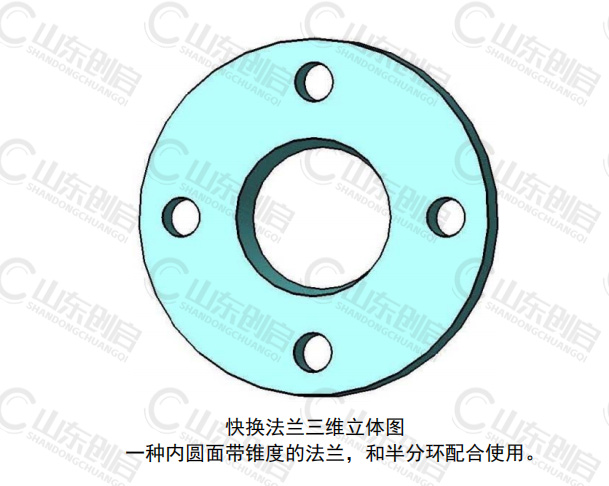

快換法蘭三維立體圖示
      半分環是一種外圓面帶錐度的鋸成兩半的圓環,和快換法蘭配合使用;詳見下圖:

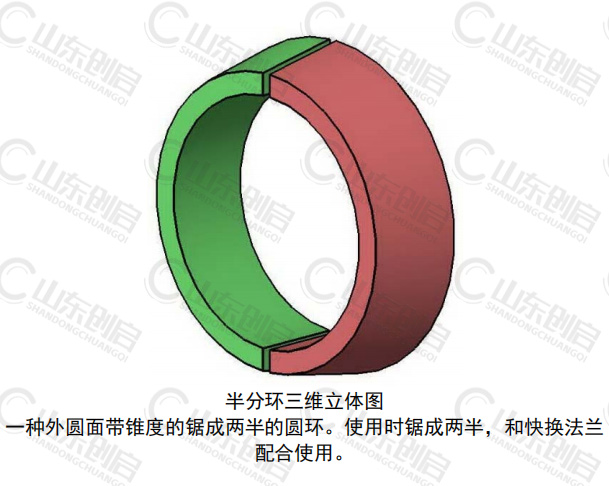

半分環三維立體圖示
二、快換法蘭和半分環的安裝使用
      旋轉接頭外管和設備軸頭采用快換法蘭連接

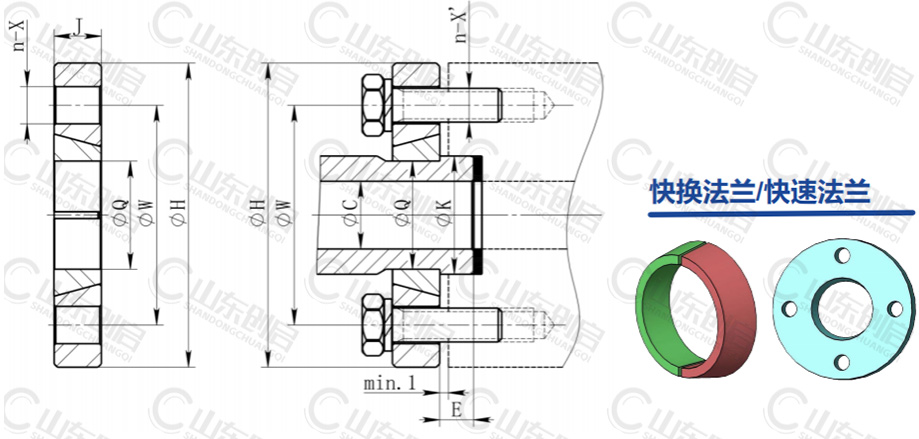

      圖示為、快換法蘭連接式外管、快換法蘭和半分環的安裝示例
      零件名稱: 1.設備軸頭 2.密封墊片 3.內六角螺栓 4.軸頸法蘭 5.墊片 6.快換法蘭 7.半分環 8.六角螺母 9.雙頭螺柱 10.旋轉接頭快換外管
      使用說明:快換法蘭連接式外管(10)通過過渡法蘭(4)和設備軸頭(1)連接,和設備同步運轉。安裝后,快換法蘭(6)和過渡法蘭(4)之間存在環形間隙,這個距離大約為 3 到 5 毫米,而且這個間隙在 360°圓周方向均勻分布。快換外管(10)和過渡法蘭(4)之間的密封,采用密封墊片,這個密封墊片,可以是紫銅墊片,也可以是聚四氟乙烯材質的墊片,也可以是石棉墊片,也可以是柔性石墨墊片,也可以直接使用一個合適的 O 形圈。
      安裝時,先把快換法蘭(6)套到快換外管(10)上,注意:讓快換法蘭內圓面帶錐度的大端朝外。然后在快換法蘭(10)的凹朝內放入半分環(7),注意:讓半分環外圓面帶錐度的大端朝外。然后讓快換法蘭(6)靠在半分環(8)的外圓面上。注意:快換法蘭的內圓柱面帶錐度的大端的端面不適合作為密封面,因為 Q 系列旋轉接頭由于內部結構安裝的需要,外管和法蘭不能作為一個整體安裝使用。
      快換外管(10)的定位止口外徑的配合公差推薦為-0.1/-0.2,過渡法蘭(4)止口相配合孔的配合公差推薦為:0/+0.1。
三、快換法蘭規格尺寸
DNOrder-No.CK(e8/H9)WHEJn-Xn-X'
10A00013010.0082040608144-Φ104-M8
15A00013015.00122550708144-Φ104-M8
20A00013020.001730558010144-Φ124-M10
25A00013025.002035659010144-Φ124-M10
32A00013032.0030457510012164-Φ144-M12
40A00013040.0035508511512164-Φ144-M12
50A00013050.00456095125161804-Φ144-M12
65A00013065.00607511014020204-Φ144-M12
80A00013080.00709013016022234-Φ144-M12
90A00013090.008010015018022236-Φ186-M16
100A00013100.009511516520022256-Φ186-M16
125A00013125.0012015019023022258-Φ188-M16
150A00013150.0015017522526522258-Φ188-M16
備注:快換法蘭部件含快換法蘭、半分環及紫銅密封墊各一件
