液壓旋轉接頭管路手冊

發表時間：2024-12-29 19:25:20 | 點擊率：10| 文章來源：山東創啟旋轉接頭

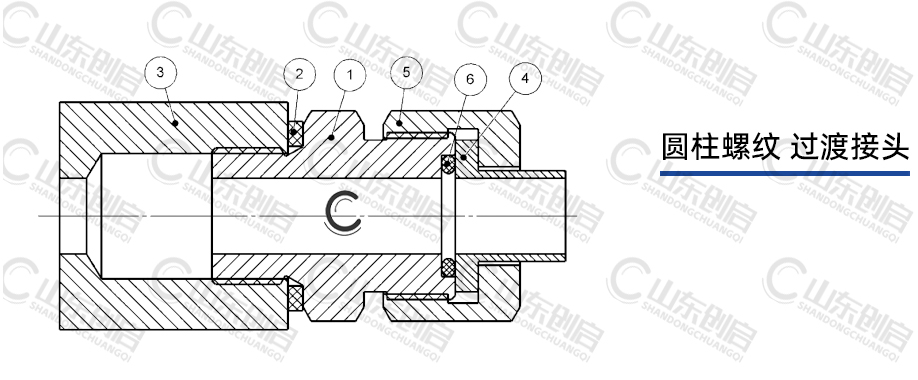

一、圓柱螺紋過渡接頭安裝示例圖

零件名稱：1.過渡接頭，2.組合密封墊圈，3.設備接口（用戶設備），4.（高壓膠管）密封端面，5.（高壓膠管）活套螺母，6.O 形圈。
圓柱螺紋過渡接頭安裝說明
1.過渡接頭和設備接口的連接
過渡接頭（1）和設備接口（3）采用圓柱螺紋，密封端面采用組合密封墊圈（2）密封。
組合密封墊圈詳見國家標準：JB 982-77，過渡接頭詳見國家標準： JB 984-77。
2.過渡接頭和管路接口的連接
過渡接頭和管路接口的連接，推薦采用高壓膠管，圖 1 所示，為高壓膠管的一種連接方式，采用高壓膠管端面的密封端面（4）密封，用 O 形圈（6）實現密封，用高壓膠管上的活套螺母（5）擰緊。

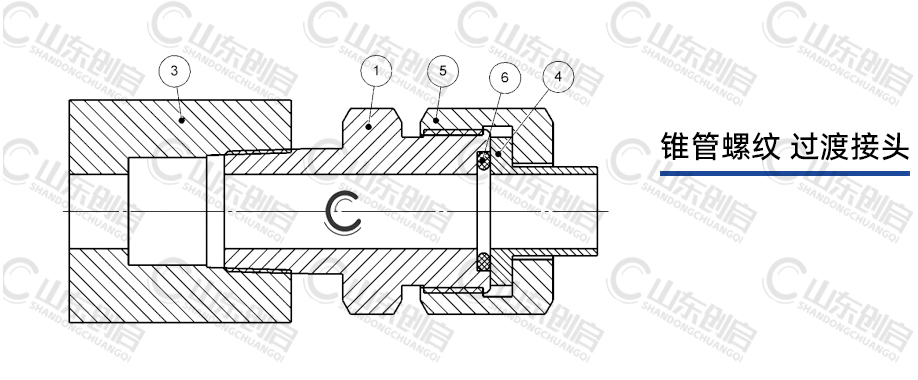

二、錐管螺紋過渡接頭安裝示例圖

零件名稱：1.過渡接頭，3.設備接口（用戶設備），4.（高壓膠管）密封端面，5.（高壓膠管）活套螺母，6.O 形圈。
1.過渡接頭和設備接口的連接
過渡接頭（1）和設備接口（3）采用圓錐螺紋，螺紋密封材料通常采用聚四氟乙烯生料帶纏繞在螺紋表面上，然后旋入螺紋。
2.過渡接頭和管路接口的連接
過渡接頭和管路接口的連接，推薦采用高壓膠管，圖 3 所示，為高壓膠管的一種連接方式，采用高壓膠管端面的密封端面（4）密封，用 O 形圈（6）實現密封，用高壓膠管上的活套螺母（5）擰緊。

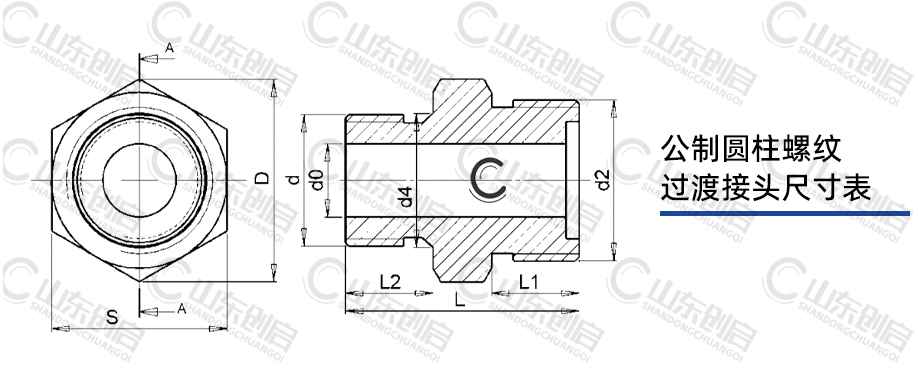

三、公制圓柱螺紋過渡接頭尺寸表 JB984-77

外徑	Order-No.	d	do	d2	d4	L	L1	L2	S	D
6	JM6	M10X1	3	M12X1.25	10.3	24	10	8	17	19.6
10	JM10A	(M10X1)	4	M16X1.5	10.3	25	11	8	17	19.6
10	JM10	M14X1.5	6	M16X1.5	14.3	30	11	12	19	21.9
14	JM14A	(M14x1.5)	7	M22x1.5	14.3	32	12	12	22	25.4
14	JM14	M18x1.5	10	M22x1.5	18.3	32	12	12	24	27.7
18	JM18A	(M18x1.5)	11	M27x1.5	18.3	34	13	12	27	31.2
18	JM18	M22x1.5	12	M27x1.5	22.3	36	13	14	30	34.6
22	JM22A	(M22x1.5)	13	M30x1.5	22.3	37	14	14	30	34.6
22	JM22	M27x2	15	M30x1.5	27.3	40	14	16	36	41.6
28	JM28A	(M27x2)	17	M36x2	27.3	42	16	16	36	41.6
28	JM28	M33x2	20	M36x2	33.3	44	16	16	41	47.3
34	JM34A	(M33x2)	22	M42x2	33.3	50	20	16	46	53.1
34	JM34	M42x2	25	M42x2	42.3	54	20	18	55	63.5
42	JM42A	(M42x2)	28	M52x2	42.3	56	22	18	55	63.5
42	JM42	M48x2	32	M52x2	48.3	60	22	20	60	69.3
50	JM50	M48x2	33	M60x2	48.3	62	24	20	65	75
過渡接頭說明:1.括號內尺寸盡量不采用。 2.管子外徑是指焊接管的外徑。 3.焊接式端直通管接頭體（JB/T984-1977）標記示例：管子外徑 22mm、螺紋直徑 d27mm、螺距為 2mm的端直通管接頭體：接頭體22/M27X2 JB/T 984-1977.
