用于空氣介質旋轉接頭

您當前所在的位置：首頁 -> 產品中心 -> 用于空氣介質旋轉接頭

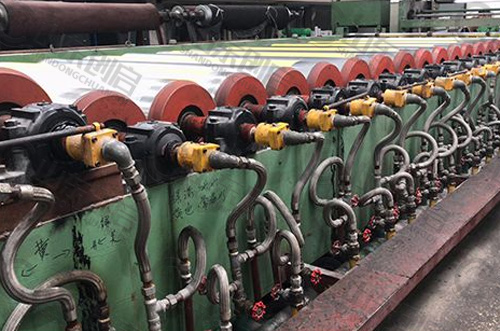

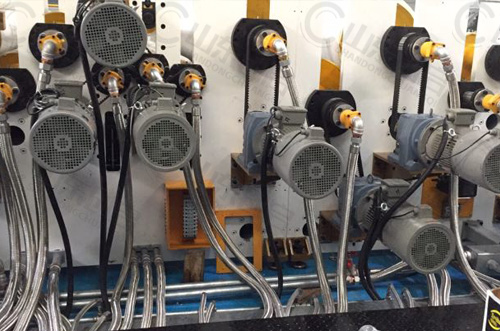

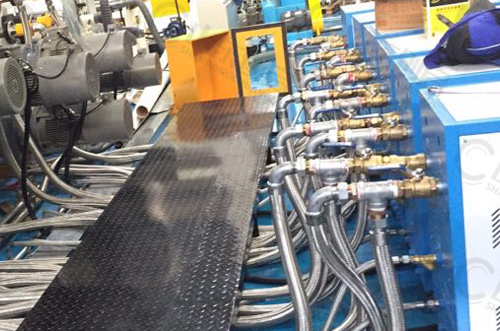

JF型機械密封旋轉接頭

發表時間：2025-02-10 16:09:02 | 點擊率：2

產品特點

PRODCUT FEATUREA

1.H型平衡式機械密封結構，進口高速軸承雙支撐，結構可靠，運轉穩定。
2.機械密封旋轉接頭主密封CNC精密加工，確保表面粗糙度和平直度。
3.密封摩擦副端面磨損量△在正常工作條件下磨損極低，可以連續使用2年，特殊場合5-10年壽命。
4.具備很好的耐振性能，在轉速3000r/min下的振幅不超過0.05mm，pv值隨著使用可不斷提高。
5.功率損失小，機械密封的摩擦副處于半液摩擦狀態，摩擦系數μ非常低。
6.旋轉軸對振擺、空心軸對殼體的偏斜不敏感使波紋管密封軸或軸套不易受磨損。
7.機械密封旋轉接頭在流通易燃、易爆、有毒有害介質的極端苛刻工況下可確保密封的可靠性。
8.適用工況廣，高溫、低溫、高壓、真空干摩擦及腐蝕介質的高速工況均有良好的表現。
9.流體設計方案，可在生產線上直接更換密封組件，方便維護檢修。
10.防銹渣隔泥沙，適用于流通介質里有固體、顆粒的工況環境。
11.線速度：≤15m/s，軸向竄動量：±1.0mm。
可以代替臺灣楊桄旋轉接頭、旋寶（ROTARY）323B、334系列旋轉接頭

技術參數

PATMETERS

介質 冷卻水最大使用壓力：		240 PSI	16 bar
介質 空氣最大使用壓力：		240 PSI	16 bar
介質 油最大使用壓力：		240 PSI	16 bar
最高使用速度（轉子）：
介質 水最大使用速度：		3000 RPM	3000 min-1
介質 空氣最大使用速度：		3000 RPM	3000 min-1
介質 油最大使用速度：		3000 RPM	3000 min-1
最高使用溫度：	150℃	＞150℃ 請咨詢創啟旋轉接頭

內部結構

INTERNAL STRUCTURE

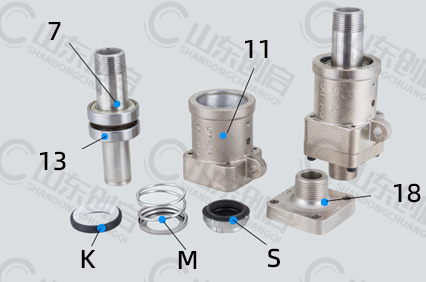

JF型通空氣機械密封旋轉接頭零件名稱：

7.不銹鋼304中心軸，11.銅鋁合金殼體，13.高轉速電機軸承,18.單向蓋。
K—靜環，M—不銹鋼304彈簧，S—動環。

技術參數

Technical Specifications

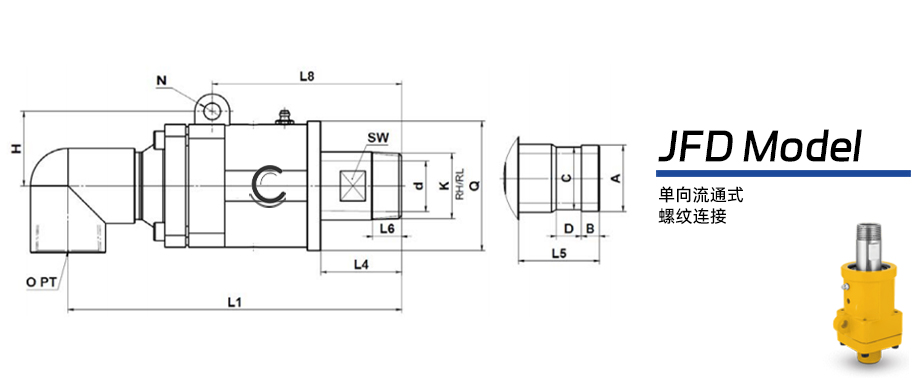

JFD型通空氣機械密封旋轉接頭-單向流通式-螺紋連接
Order-No.	K	O	L1	L4	L6	L8	N	L8	Q	SW	d	H	A(d8)	B	C	D	L5
20A 3/4"	R3/4"	Rc3/4"	198	48	18	8	124.5	55	24	17	36	26	11	24.4	15	53	53
25A 1"	R1"	Rc1"	203	53	20	10	124	72	30	24	43	32.3	11	30.7	15	53	53
32A 1-1/4"	R1-1/4"	Rc1-1/4"	228	58	22	12	130.5	83.5	42	32	53.5	41	13	39.4	19	62	62
40A 1-1/2"	R1-1/2"	Rc1-1/2"	242	61	24	12	138	93	45	36	53.5	47.5	13	45	23	61	61
50A 2"	R2"	Rc2"	277	64	28	12	165	117	59	50	75	59	16	56.7	23	74	74
65A 2-1/2"	R2-1/2"	Rc2-1/2"	313	73	30	12	198	142	73	59	84	72	19	69	27	77	61
80A 3"	R3"	Rc3"	342	88	32	12	211	142	86	74	84	89.8	20	86	27	79	74
本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！

JFD-F型通空氣機械密封旋轉接頭-單向流通式-法蘭連接
Order-No.	K	O	L1	L4	L6	L8	N	L8	Q	SW	d	H	A(d8)	B	C	D	L5
20A 3/4"	R3/4"	Rc3/4"	198	48	18	8	124.5	55	24	17	36	26	11	24.4	15	53	53
25A 1"	R1"	Rc1"	203	53	20	10	124	72	30	24	43	32.3	11	30.7	15	53	53
32A 1-1/4"	R1-1/4"	Rc1-1/4"	228	58	22	12	130.5	83.5	42	32	53.5	41	13	39.4	19	62	62
40A 1-1/2"	R1-1/2"	Rc1-1/2"	242	61	24	12	138	93	45	36	53.5	47.5	13	45	23	61	61
50A 2"	R2"	Rc2"	277	64	28	12	165	117	59	50	75	59	16	56.7	23	74	74
65A 2-1/2"	R2-1/2"	Rc2-1/2"	313	73	30	12	198	142	73	59	84	72	19	69	27	77	61
80A 3"	R3"	Rc3"	342	88	32	12	211	142	86	74	84	89.8	20	86	27	79	74
本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！

JFS-G型通空氣機械密封旋轉接頭-雙向流通式-螺紋連接
Order-No.	K	M	O	S	L1	L2	L3	L4	L6	L7	L8	N	SW	d	Q	H	A(d8)	B	C	D	L5
20A 3/4"	R3/4"	Rc1/2"	Rc1/2"	G1/4"	205	198	162	48	18	27	124.5	8	24	17	55	36	26	11	24.4	15	53
25A 1"	R1"	Rc3/4"	Rc1/2"	G3/8"	236	223	173	53	20	29	124	10	30	24	72	43	32.3	11	30.7	15	53
32A 1-1/4"	R1-1/4"	Rc1"	Rc1/2"	G1/2"	251	235	189	58	22	26	130.5	12	42	32	83.5	53.5	41	13	39.4	19	62
40A 1-1/2"	R1-1/2"	Rc1-1/4"	Rc3/4"	G3/4"	260	240	189	61	24	32	138	12	45	36	93	53.5	47.5	13	45	23	61
50A 2"	R2"	Rc1/2"	Rc1"	G1"	327	303	240	64	28	40	165	12	59	50	117	75	59	16	56.7	23	74
65A 2-1/2"	R2-1/2"	Rc2"	Rc1-1/4"	G1-1/4"	388	363	274	77	30	40	198	12	73	59	142	84	72	19	69	27	77
80A 3"	R3"	Rc2-1/2"	Rc1-1/2"	G1-1/2"	403	374	289	88	32	40	211	12	86	74	142	84	89.8	20	86	27	79
本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！

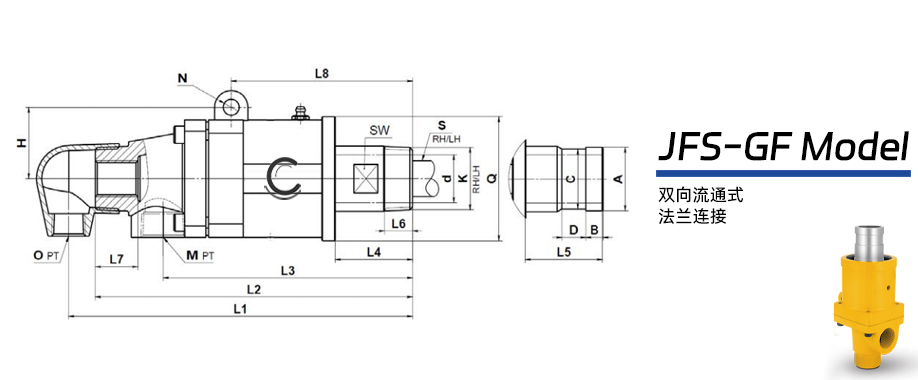

JFS-GF型通空氣機械密封旋轉接頭-雙向流通式-法蘭連接
Order-No.	K	M	O	S	L1	L2	L3	L4	L6	L7	L8	N	SW	d	Q	H	A(d8)	B	C	D	L5
20A 3/4"	R3/4"	Rc1/2"	Rc1/2"	G1/4"	205	198	162	48	18	27	124.5	8	24	17	55	36	26	11	24.4	15	53
25A 1"	R1"	Rc3/4"	Rc1/2"	G3/8"	236	223	173	53	20	29	124	10	30	24	72	43	32.3	11	30.7	15	53
32A 1-1/4"	R1-1/4"	Rc1"	Rc1/2"	G1/2"	251	235	189	58	22	26	130.5	12	42	32	83.5	53.5	41	13	39.4	19	62
40A 1-1/2"	R1-1/2"	Rc1-1/4"	Rc3/4"	G3/4"	260	240	189	61	24	32	138	12	45	36	93	53.5	47.5	13	45	23	61
50A 2"	R2"	Rc1/2"	Rc1"	G1"	327	303	240	64	28	40	165	12	59	50	117	75	59	16	56.7	23	74
65A 2-1/2"	R2-1/2"	Rc2"	Rc1-1/4"	G1-1/4"	388	363	274	77	30	40	198	12	73	59	142	84	72	19	69	27	77
80A 3"	R3"	Rc2-1/2"	Rc1-1/2"	G1-1/2"	403	374	289	88	32	40	211	12	86	74	142	84	89.8	20	86	27	79
本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！

JFS-X型通空氣機械密封旋轉接頭-內管固定式-螺紋連接
Order-No.	K	M	O	S1(e8)	L1	L2	L3	L4	L6	L7	L8	N	SW	d	Q	H	A(d8)	B	C	D	L5
20A 3/4"	R3/4"	Rc1/2"	Rc1/2"	11.9	205	195	162	54	18	20	124.5	8	24	17	55	36	26	11	24.4	15	53
25A 1"	R1"	Rc3/4"	Rc1/2"	15.9	235	220	173	54	20	25	124	10	30	21.6	72	43	32.3	11	30.7	15	53
32A 1-1/4"	R1-1/4"	Rc1"	Rc1/2"	19.9	251	229	189	58	22	15	130.5	12	42	32	83.5	53.5	41	13	39.4	19	62
40A 1-1/2"	R1-1/2"	Rc1-1/4"	Rc3/4"	25.9	260	236	189	56	22	25	138	12	45	36	93	53.5	47.5	13	45	23	61
50A 2"	R2"	Rc1/2"	Rc1"	31.9	325	299	238	63	28	30	165	12	59	50	117	75	59	16	56.7	23	74
65A 2-1/2"	R2-1/2"	Rc2"	Rc1-1/4"	40	388	351	271	73	30	25	198	12	73	59	142	84	72	19	69	27	77
80A 3"	R3"	Rc2-1/2"	Rc1-1/2"	46	403	367	289	88	32	30	211	12	86	74	142	84	89.8	20	86	27	79
本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！

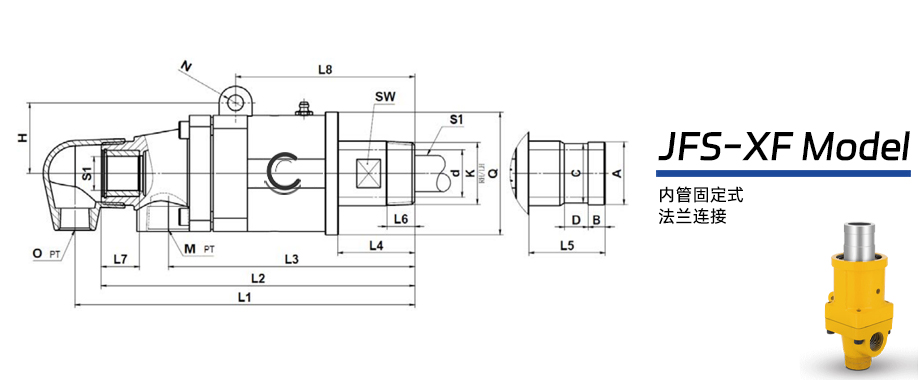

JFS-XF型通空氣機械密封旋轉接頭-內管固定式-法蘭連接
Order-No.	K	M	O	S1(e8)	L1	L2	L3	L4	L6	L7	L8	N	SW	d	Q	H	A(d8)	B	C	D	L5
20A 3/4"	R3/4"	Rc1/2"	Rc1/2"	11.9	205	195	162	54	18	20	124.5	8	24	17	55	36	26	11	24.4	15	53
25A 1"	R1"	Rc3/4"	Rc1/2"	15.9	235	220	173	54	20	25	124	10	30	21.6	72	43	32.3	11	30.7	15	53
32A 1-1/4"	R1-1/4"	Rc1"	Rc1/2"	19.9	251	229	189	58	22	15	130.5	12	42	32	83.5	53.5	41	13	39.4	19	62
40A 1-1/2"	R1-1/2"	Rc1-1/4"	Rc3/4"	25.9	260	236	189	56	22	25	138	12	45	36	93	53.5	47.5	13	45	23	61
50A 2"	R2"	Rc1/2"	Rc1"	31.9	325	299	238	63	28	30	165	12	59	50	117	75	59	16	56.7	23	74
65A 2-1/2"	R2-1/2"	Rc2"	Rc1-1/4"	40	388	351	271	73	30	25	198	12	73	59	142	84	72	19	69	27	77
80A 3"	R3"	Rc2-1/2"	Rc1-1/2"	46	403	367	289	88	32	30	211	12	86	74	142	84	89.8	20	86	27	79
本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！
