用于水介質旋轉接頭
HB型旋轉接頭
發表時間：2023-10-06 22:17:47  |  點擊率：208
產品特點
PRODCUT FEATUREA
鑄造銅殼體，單/雙向設計，徑向殼體連接，螺紋或法蘭安裝，自支撐旋轉接頭，低額定扭矩設計，密封端面硬化處理，平衡式機械密封結構，兩只寬大的精密軸承支撐，結構簡單方便現場維修更換，可根據工況需求異型非標訂制，同軸連接方式可減少金屬軟管/膠管的操作應力，可適應高速、高壓、高溫等工況的通用型旋轉接頭

可選配項目:

日本NSK/瑞典SKF/德國INA/德國FAG等進口軸承
德克邁特德氏封（Dichtomatik）/派克（Parke）進口密封件
日本進口631、750材料不銹鋼彈簧
食品藥品級可選用304/304L/316L材質
- 可代替進口Deublin（杜博林）、Parke（派克）、GAT（蓋    特）、Rotoflux（羅拓福斯）

此系列旋轉接頭可非標異型訂制
HB型旋轉接頭
技術參數
PATMETERS
介質 水 最大使用壓力：DN6~50350 PSI25 bar
介質 液壓油 最大使用壓力：
6~502175 PSI130 bar
介質 壓縮空氣 最大使用壓力：
6~50200 PSI14 bar
最大真空度：

2 Hg7 kPa
最高使用速度（轉子）：



Straighreads:DN6~103000 RPM3000 min-1


152500 RPM2500 min-1


20~251500 RPM1500 min-1


32~40750 RPM750 min-1


50400 RPM400 min-1
最高使用溫度：320℃＞320℃ 請咨詢創啟旋轉接頭
內部結構
INTERNAL STRUCTURE
HB型旋轉接頭零件名稱
7.外管（K）（不銹鋼件），11.殼體（雙通路用銅件,單通路用鋁件），18.軸承，20.黃油嘴，29.彎頭（銅件），30.軸用擋圈，83.密封墊圈。K—外管代號，M—管路接口代號，P—管路接口代號，S—內管接口代號，O—泄露觀察孔代號（主要用于產品測試，觀察旋轉接頭是否泄漏。）。

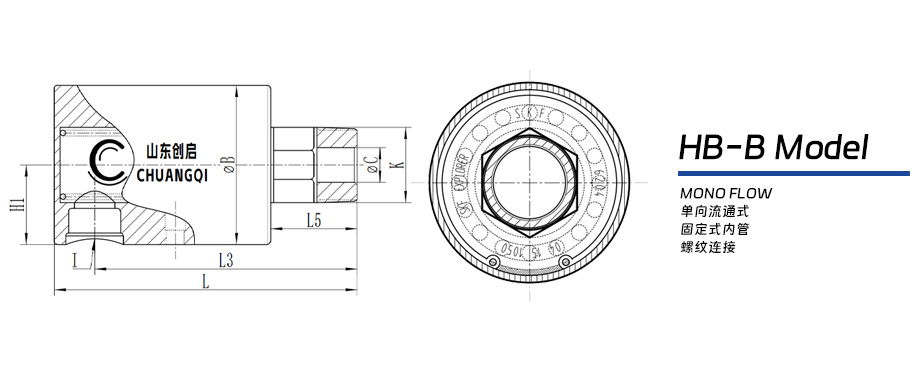

HBD型旋轉接頭圖紙
HBD型旋轉接頭 - 單向流通式 - 螺紋連接
DNModelKILL3L5H1BCD
06AHBD-06AR?-RH/LHRc?100862525Φ55Φ511
08AHBD-08AR?-RH/LHRc?100862525Φ55Φ611
10AHBD-10AR?-RH/LHRc?105913025Φ55Φ921
15AHBD-15AR?-RH/LHRc?105913025Φ55Φ1221
20AHBD-20AR?-RH/LHRc?116963227Φ62Φ1624
25AHBD-25AR1-RH/LHRc11261053232Φ74Φ2030
32AHBD-32AR1?-RH/LHRRc1?1561294238Φ90Φ3038
40AHBD-40AR1?-RH/LHRc1?1621324241Φ95Φ3544
50AHBD-50AR2-RH/LHRc22211836151Φ122Φ4855
注：如需含有內管雙向流通式（雙通道）HB型旋轉接頭產品請聯系山東創啟技術部索取圖紙
HBD-F型旋轉接頭圖紙
HBD-F型旋轉接頭 - 單向流通式 - 螺紋連接
DNModelKILL3L5H1BCEJWHN-X
15AHBD-F15AΦ26Rc?1711044325Φ55?1281465954-14
20AHBD-F20AΦ32Rc?1881134828Φ62?16816751054-14
25AHBD-F25AΦ36Rc?1941194935Φ74?201012851154-18
32AHBD-F32AΦ46Rc1?2341435638Φ90?3012181001404-18
40AHBD-F40AΦ52Rc1?2521495941Φ95?3512181101504-18
50AHBD-F50AΦ60Rc1?3171896751Φ122?4815201251654-18
注：如需含有內管雙向流通式（雙通道）HB型旋轉接頭產品請聯系山東創啟技術部索取圖紙
HB型旋轉接頭三維立體圖
HBD型旋轉接頭
HBD型旋轉接頭
HBD-F型旋轉接頭
HBD-F型旋轉接頭
HBS-G型旋轉接頭
HBS-G型旋轉接頭
HBS-G型旋轉接頭
HBS-GF型旋轉接頭
HBS-X型旋轉接頭
HBS-X型旋轉接頭
HBS-XF型旋轉接頭
HBS-XF型旋轉接頭
HB型旋轉接頭實物圖
HBD型旋轉接頭
HBD-F型旋轉接頭
HBS-G型旋轉接頭
HBS-G型旋轉接頭
