| 介質 水 最大使用壓力： | DN | 15~20 | 230 PSI | 18 bar |
| 介質 空氣 最大使用壓力： | 15~20 | 230 PSI | 18 bar | |
| 介質 冷卻液 最大使用壓力： | 15~20 | 230 PSI | 18 bar | |
| 最高使用速度（轉子）： | ||||
| DN | 100 RPM | 100 min-1 | ||
| 最高使用溫度： | 121℃ | ＞121℃ 請咨詢創啟旋轉接頭 | ||

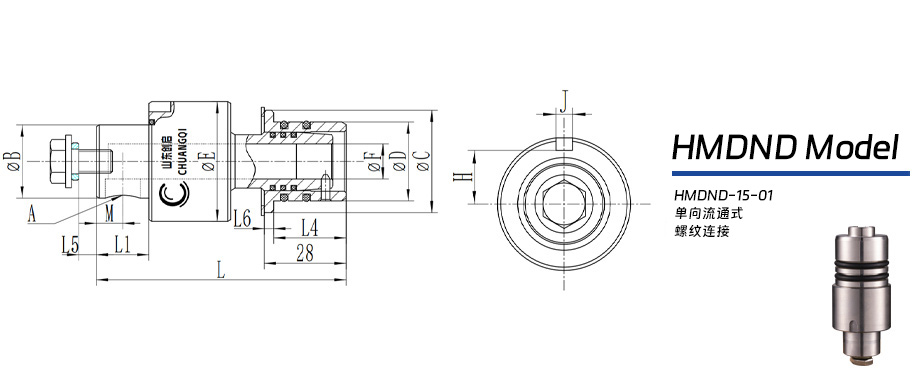

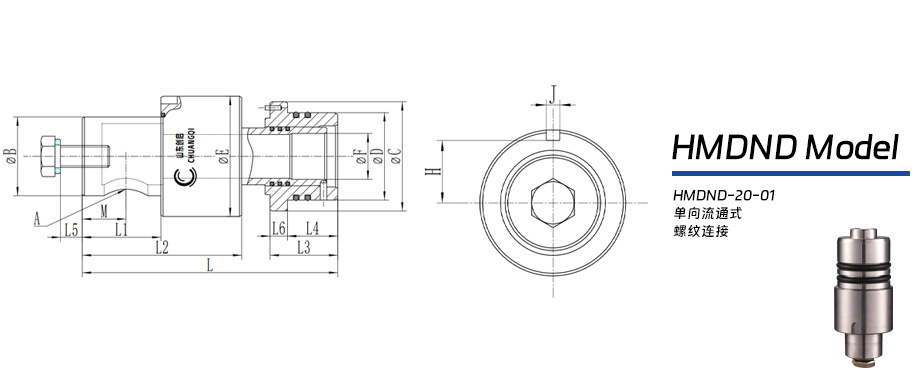

| HMDND型連鑄機埋入式旋轉接頭 - 單向流通式 - 螺紋連接 | |||||||||||||||||||||||
| DN | Model | A | B | C | D | E | F | G | H | J | L | M | L1 | L2 | L3 | L4 | L5 | L6 | |||||
| 15 | HMDND-15A-01 | 12 | 25 | 35 | 27 | 41 | 16 | M8 | 16.5 | 5 | 85.5-8 | 9 | 18 | 46 | 28 | 20 | 6 | 8 | |||||
| 20 | HMDND-20A-01 | 16 | 36 | 50 | 40 | 55 | 20 | M10 | 23.5 | 5 | 117-8 | 20 | 36 | 73 | 31 | 23 | 10 | 8 | |||||
| 注：可根據拉矯機、連軋機、連鑄機、扇形鍛實際安裝尺寸訂制。 | |||||||||||||||||||||||

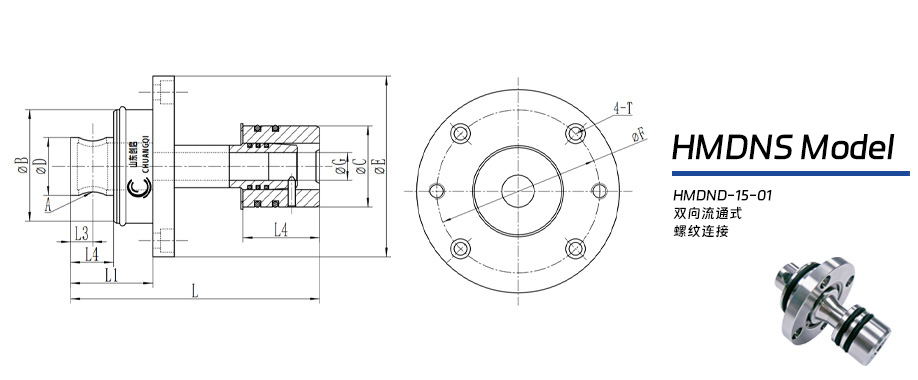

| HMDNS型連鑄機埋入式旋轉接頭 - 雙向流通式 - 螺紋連接 | |||||||||||||||
| DN | Model | A | B | C | D | E | F | G | K | L | L1 | L2 | L3 | L4 | T-U |
| 15 | HMDNS-15A-01 | 12 | 49 | 35 | 25 | 78 | 64 | 12 | 10 | 107.5 | 35.5 | 18.5 | 9.5 | 33 | 4-Φ6.5 |
| 20 | HMDNS-20A-01 | 16 | 59 | 45 | 32 | 100 | 80 | 16 | 12 | 131 | 45 | 25 | 13 | 40 | 4-Φ6.5 |
| 注：可根據拉矯機、連軋機、連鑄機、扇形鍛實際安裝尺寸訂制。 | |||||||||||||||
