用于蒸汽介質旋轉接頭
Q2型雙支耳旋轉接頭
發表時間：2023-08-16 12:41:41  |  點擊率：145
產品特點
PRODCUT FEATUREA
精密鑄造球磨碳鋼殼體
球面密封結構，結構簡單；
單雙通道雙支耳 (止轉) 設計；
碳石墨密封環，耐高溫性能好；
免維護石墨無油軸承雙支撐，具有自潤滑性；
耐高溫彈簧的應有，有效保證高溫工況的補償力；

可選配項目:

日本631不銹鋼高溫補償彈簧
美國步高高密度浸銻碳石墨密封環
304/316L不銹鋼耐腐蝕材質配件及附件
多種螺紋及法蘭規格標準選擇

此系列旋轉接頭可非標異型訂制
技術參數
PATMETERS
介質 熱水 最大使用壓力：DN65~100230 PSI18 bar
介質 蒸汽 最大使用壓力：
65~100750 PSI50 bar
介質 熱油 最大使用壓力：
65~100290 PSI20 bar
最大真空度：
65~1002 Hg7 kPa
最高使用速度（轉子）：




DN65100 RPM100 min-1


8050 RPM50 min-1


10030 RPM30 min-1










最高使用溫度：320℃＞320℃ 請咨詢創啟旋轉接頭
內部結構
INTERNAL STRUCTURE
1.石墨球面密封環（球面環），2.無油軸承（石墨圓柱環，簡稱圓柱環），5.彈簧，7.外管（K），8.內管（用戶自備），9.底蓋，10.墊圈，11.殼體，29.彎頭，33.螺栓，79.內管用鎖緊螺母。

K一加管代號，M一管路接代號(蒸汽入口)，P-管路接口代號(冷凝水出口)，5-內管代號，0-止轉孔代號。
Q2D型旋轉接頭 - 單向流通式 - 螺紋連接
DNModelKICLL3L5
65Q2D-65R2?R2?6033590209
80Q2D-80R3R37538490233
100Q2D-100R4R49757790511

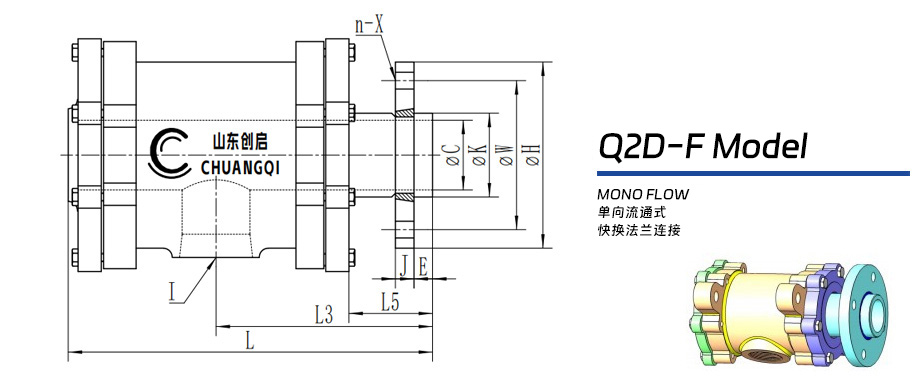

Q2D-F型旋轉接頭 - 單向流通式 - 快換法蘭連接
DNModelKICLL3L5HWJEn-X
65Q2D-F65?78R2??603359020918514520184-?18
8065Q2D-F80?90R3?753849023322016020208-?18
100Q2D-F100?112R4?975779051122018022228-?18

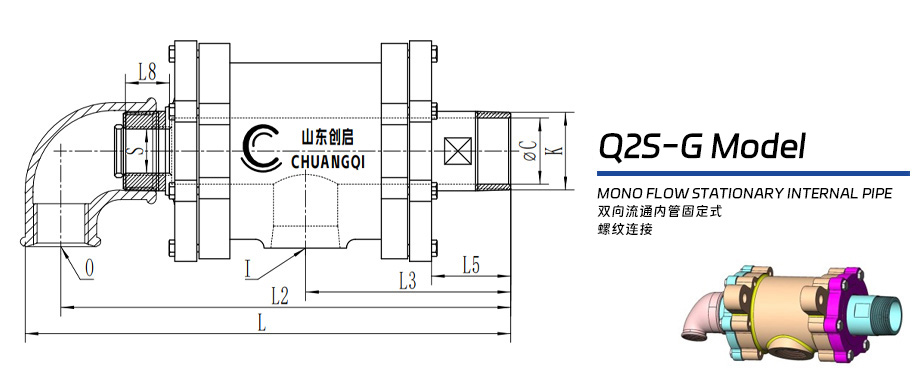

Q2S-G型旋轉接頭 - 雙向流通內管固定式 - 螺紋連接
DNModelKIOSLL2L3L5L8C
65Q2S-G65-32R2?Rc2Rc1?G1?4414162098550Φ64
80Q2S-G80-40R3Rc2?Rc2G1?5184822339050Φ75
100Q2S-G100-65R4Rc2?Rc2?G2?5384922739050Φ98

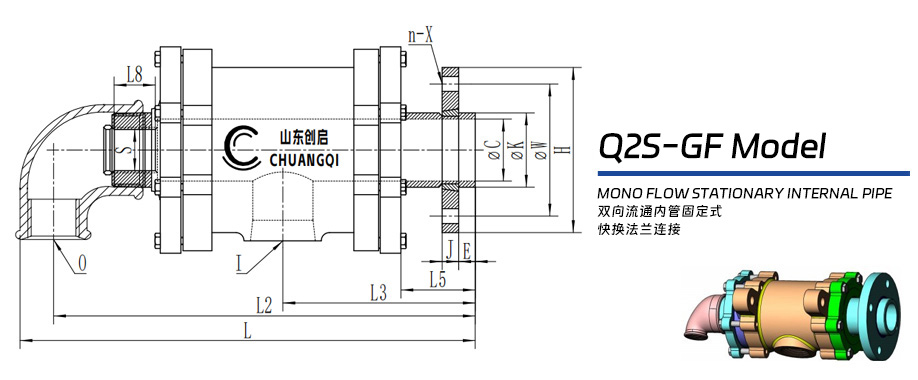

Q2S-GF型旋轉接頭 - 雙向流通內管固定式 - 快換法蘭連接
DNModelKIOSLL2L3L5L8CHWJEn-X
65Q2S-GF65-32Φ75Rc2Rc1?G1?4414162098550Φ64Φ185Φ14520184-Φ18
80Q2S-GF80-40Φ90Rc2?Rc2G1?5184822339050Φ75Φ200Φ16020208-Φ18
100Q2S-GF100-65Φ112Rc2?Rc2?G2?5384922739050Φ98Φ220Φ18022228-Φ18

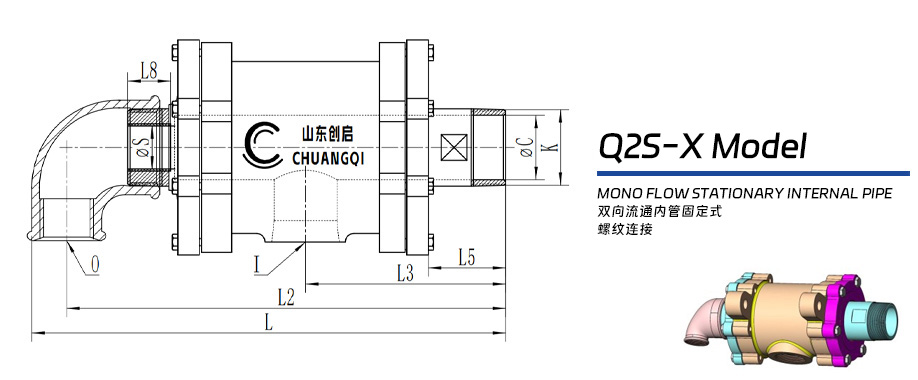

Q2X-G型旋轉接頭 - 雙向流通內管旋轉式 - 螺紋連接
DNModelKIOSLL2L3L5L8C
65Q2S-X65-32R2?Rc2Rc1?Φ404414162098550Φ64
80Q2S-X80-40R3Rc2?Rc2Φ465184822339050Φ75
100Q2S-X100-65R4Rc2?Rc2?Φ735384922739050Φ98
Q2X-GF型旋轉接頭 - 雙向流通內管旋轉式 - 快換法蘭連接
DNModelKIOSLL2L3L5L8CHWJEn-X
65Q2S-XF65-32Φ75Rc2Rc1?Φ404414162098550Φ64Φ185Φ14520184-Φ18
80Q2S-XF80-40Φ90Rc2?Rc2Φ465184822339050Φ75Φ200Φ16020208-Φ18
100Q2S-XF100-65Φ112Rc2?Rc2?Φ735384922739050Φ98Φ220Φ18022228-Φ18

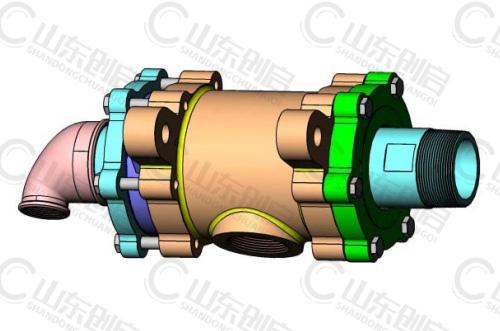

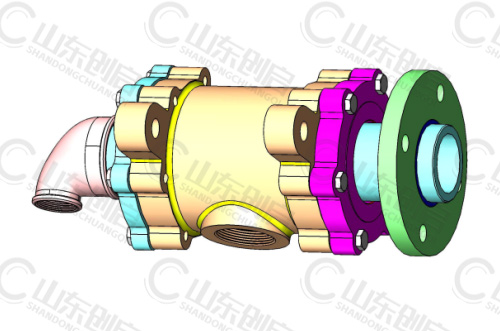

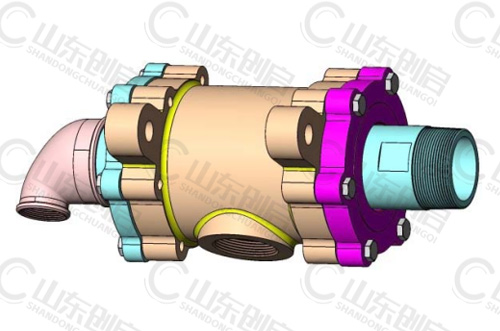

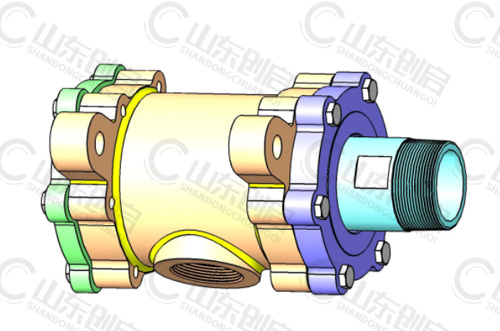

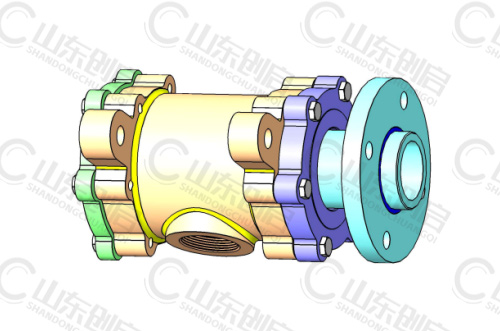

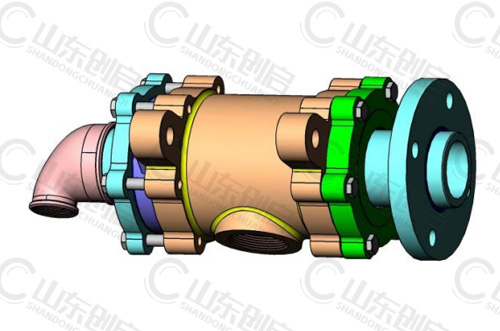

Q2型旋轉接頭三維立體圖
Q2D型旋轉接頭
Q2D型旋轉接頭
Q2D-F型旋轉接頭
Q2D-F型旋轉接頭
Q2S-G型旋轉接頭
Q2S-G型旋轉接頭
Q2S-GF型旋轉接頭
Q2S-GF型旋轉接頭
Q2S-X型旋轉接頭
Q2S-X型旋轉接頭
Q2S-XF型旋轉接頭
Q2S-XF型旋轉接頭
